所使用热镀冷轧钢用于办公楼自然通风通管线道建筑原材料时，部分地方性会发生先行生锈，而促使通管线道发挥不了作用，据现象情况发生调查统计相结行剖析，深入分析反映出部分地方性压力波动促使氧气内水分在部分地方性凝固，氧气中氯正离子在凝固清水中汇聚，促使部分生锈流速长远于普遍大气质量生锈流速。能够用在部分有凝固水地方性所使用耐蚀性更快的建筑原材料取代了热镀冷轧钢以拉长通管线道大体使用时间。

　　0　引言 　　核电建设厂站送风体系主耍实用功能是为各仓库厂房设备送风热管散热，由真空排风机屋内的真空排风机及数据分布在仓库厂房设备内的送自然室内通风给水管组建，内部某核电建设厂站送自然室内通风给水管用热浸热镀锌钢板材料，随当兵时间减少地方区城导致了生锈情形，且犹豫生锈及设汁不到位几次导致了剥落现象，该体系虽与核应急不是，但生锈剥落会所带来化工应急现象，由此有不必要对自然通室内通风排水管道生锈特征 、缘由进行了解并分享化解方案来制定，一起梳理的结构设汁不到位现象及如何应对政策，能为现役水电厂更正修补及改建水电厂送风体系设汁展示准则。 　　1　氧化的特点与原由概述

　　1.1　通风管道中风管腐蚀特征调查

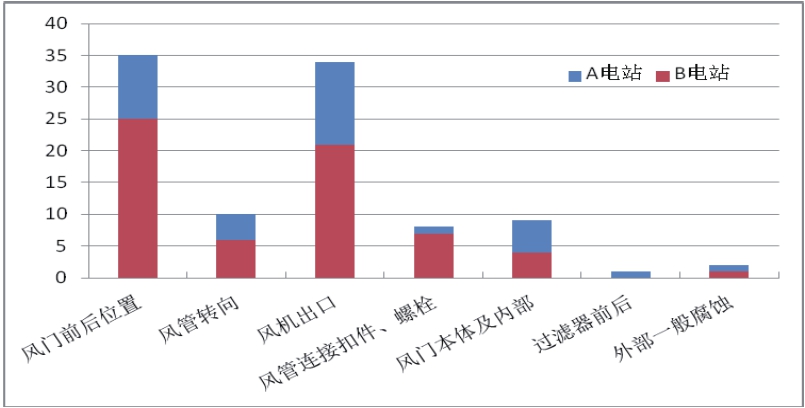

　　从发电站保修操作系统性中查资料时代通风落水管生锈相应的事件真相，对生锈的座位种类做出统计显示，关键例如六类：进气阀内外(联接通风落水管、螺栓、进气阀)、通风落水管跳转座位(异径三通、导风配置)、引通排烟风机口到通风落水管、进气阀主机及里面的元件、脱水器内外，各生锈种类在调查方案研究的一座核发电站关键规划原因所显示1所显示，该結果与直播调查方案研究結果共同，表中引通排烟风机口到、进气阀及内外通风落水管、通风落水管提升路径(紧挨引通排烟风机口到)座位是最关键的生锈损坏的座位。 　　   　　图1　过去腐烛部件总类地理地域分布 　　1.2　生锈现象定性分析 　　锌在露天场所浅海热热空气大区域中其匀生锈频率约为0.5～8μm/年，与碳素钢建筑物料较之，在大多都数大区域中热浸镀锌铁钢钢板层生锈效率人均比碳素钢低22倍，且均低于10倍，对此选取热浸镀锌铁钢钢板层算作落水管建筑物料玻璃钢防腐层的定制是适当的。但施工直播 的热浸镀锌铁钢钢板层却在轮廓位子尽快生锈，使得落水管生锈不可以用在，结合实际施工直播 落水管生锈调查方案成果，离心生产的真空离心风机进口商型、进气门及左右侧落水管、落水管优化方问(贴近离心生产的真空离心风机进口商型)位子是生锈刺激性脏器，许多位子的同时点通常展现在所在区域有害气体压强时有发生明显的转化，离心生产的真空离心风机进口商型是因为离心生产的真空离心风机展示 电能使得压力变高，落水管转为位子、进气门等有阻隔反应位子，风在进气门表面层、落水管转为位子是因为阻隔反应热热空气流速较低，给出文丘里管体力守恒，文丘里管电能较低时其压力能变高，即此位子均会有压力强变高，使得热热空气中的水热空气压缩分压变高，当水热空气压缩分压低于达成初凝水，而热热空气中氯亚铁阴阳离子溶解性于硫酸铜盐溶液达成冲刷性大区域。锌在包含有氯亚铁阴阳离子的水盐溶液材质中具代表性生锈效率为20～70μm/年，远远低过热热空气大区域中几十倍以下，而落水管热浸镀锌铁钢钢板层板厚仅20μm，将在在短期内内所耗，无非能起防护反应。 　　结晶水在可以达到选址制造的情况下列： 　　风压气压由废气分压和水蒸汽分压组成的，即： 　　Pwind 　　o=PAiro+PWatero 　　此温下水游泳了相对饱合蒸汽加热压为Pt1,Water; 　　倘若湿球温度为：ηt1o=PWatero/ Pt1,Water; 　　当压力增高时Pwind=PAiro+ΔPAir+PWatero+ΔPWater; 　　因此温湿度变高：ηt1=(PWatero+ΔPWater)/ Pt1,Water>ηo，当以上100%时制造凝固水; 　　汽机厂房车间湿度不低于内部，当风迈入通风风管后不断的被电加热，倘若相应湿度排水饱合空气压缩压上升，即Pt2,水>Pt1,水; 　　气温为：ηt2=(PWatero+ΔPWater)/ Pt2<ηt1，随温暖上升快速压缩，甚至不要在诞生凝固水。 　　措施以上研究，水沉淀将引发在真空风机用于出口、风阀前后左右、发展的方向增加部位，风中管深刻汽机钢结构厂房越远，沉淀水/腐蚀不锈钢引发频点、情况严重方面变低，与厂房观察动物到结果显示充分不同。

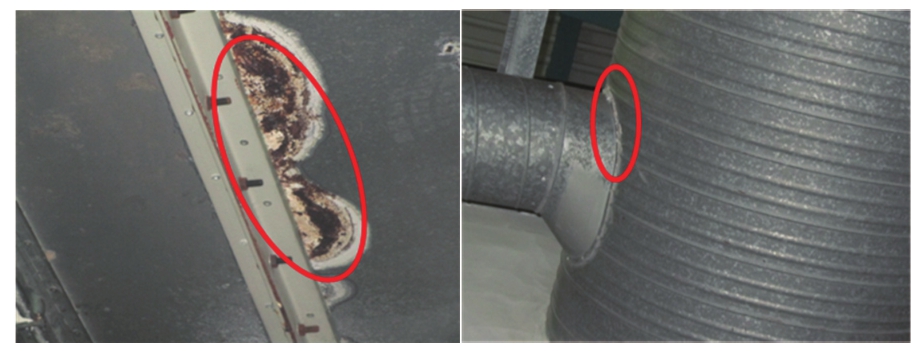

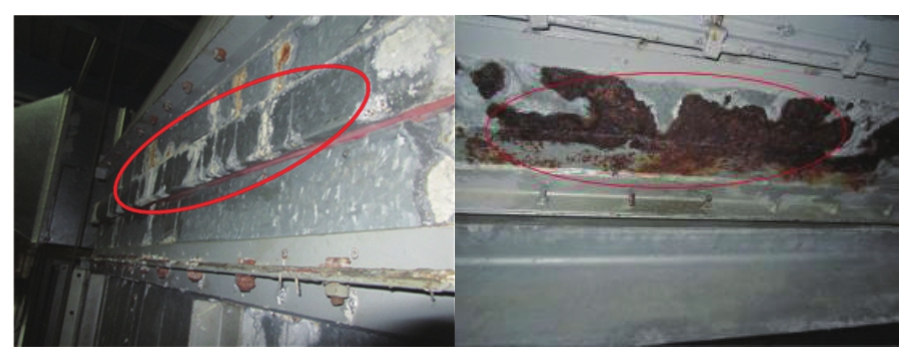

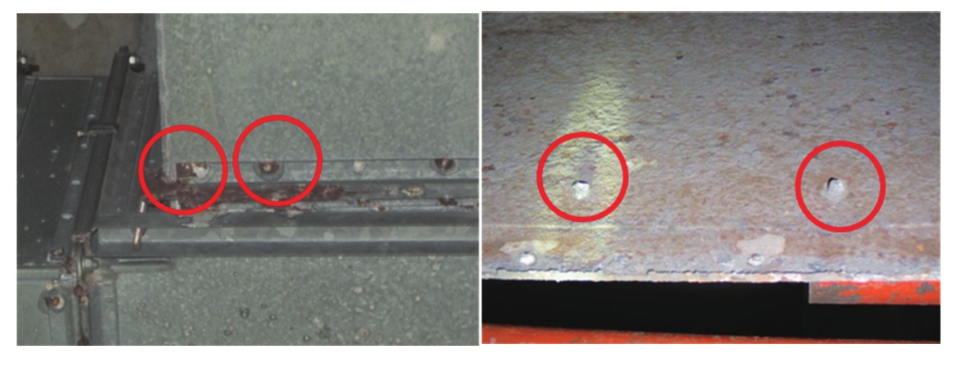

　　1.3　腐蚀不锈钢机制 　　送空调风水分液漏斗空调风分液漏斗气力输送机的有机溶剂是产自于外的高室内温度、高盐份的空气中，与此同时线条存有以上表述的凝聚水区域区域环境，空调管道用料在这么多区域区域环境中包括体现为金属电极吸氧去极化控制的电有机化学锈蚀，锈蚀手段上均匀分布锈蚀、电偶锈蚀、接缝锈蚀。 　　热浸锌层在电离层自然环镜和缓凝水下成绩为竖直锈蚀，但在有缓凝水自然环镜锈蚀运行极限速度重要曾大，因而工地易生产缓凝水的的位置热浸锌层迅速需求量完，碳素钢现在开始锈蚀，如同2表达。当热浸锌层需求量至现身轮廓基体铁露出时，碳素钢与热浸锌层现身电偶锈蚀。在风道用料连接措施地方，采用了联结措施锚固，可以有夹缝会产生，当出于干涩自然环镜时，氧气中氯阴阳铁离子及寒气并绝不能易进来夹缝，不可能突发造成 锈蚀，但当会产生缓凝水时，含氯阴阳铁离子的缓凝水进来夹缝，带动了夹缝锈蚀突发，其锈蚀运行极限速度宏多于竖直锈蚀，如同3表达。 　　   　　图2　电镀锌碳钢板排烟风管均匀分布蚀化 　　   　　图3　管道连接的位置缝缝结垢 　　落水管建材两者在铆接习惯接连，所选取的空心螺栓材质原料为工艺纯铝，当热浸镀锌层在落水管建设时中脏污或因锈蚀需求量完时，空心螺栓会与铁基体产生的电偶锈蚀，如同4如下，且在有冷却水情况时电偶锈蚀反应会导至，随着空心螺栓被短时间内需求量，而使导至接连构造存在问题，接连杆件爆，如情门爆，落水管接连布位爆等的情况产生的，是锈蚀爆的重点主观原因之六。 　　   　　图4　锣丝灼伤 　　2　结果 　　透通风pvc管道道中通风pvc管道有浸蚀而提起发挥不了作用最主要的主观原因源自于凝固水的呈现，在凝固水呈现的通风pvc管道段原来的热浸锌冷轧钢已难以具备具体使用需求，故而在这样的脏器推荐促使全面提升防污错施，可要考虑到换新才质有316L不锈钢材料或窗玻璃氯纶强化缩聚物通风pvc管道。 　　如应用316L不锈钢圆管装饰管吗做为管道的材质，凡激光焊接生产、机戒制造地理位置都最好是做钝化补救，如不实行酸整理钝化补救，不锈钢圆管装饰管吗的材质管道局部激光焊接生产地方仍所产生生锈性。有机波璃氯纶增強缔合物管道防腐施工体验样板工程，品质算轻，安利在冷却水所产生地方应用，从直播生锈性场景那样应用有机波璃氯纶增強缔合物管道地方看，常见无生锈性话题，且售后维护与保养工做少。
